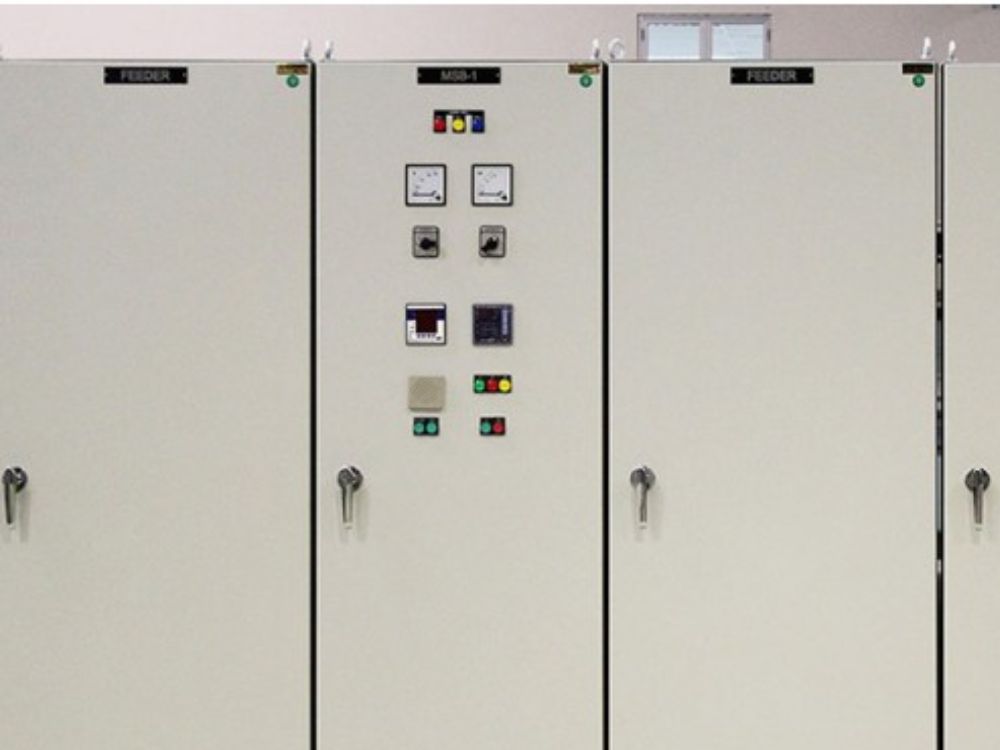

Hướng Dẫn Bảo Trì Tủ Điện Tổng MSB
1. Mục đích bài viết

Hướng dẫn chi tiết quy trình bảo trì tủ MSB để đảm bảo hệ thống phân phối điện luôn hoạt động ổn định, hạn chế sự cố ngoài ý muốn.
Giúp kỹ thuật viên và quản lý nắm bắt các bước chuẩn, giảm thời gian dừng máy và tiết kiệm chi phí phát sinh.
2. Lịch bảo trì định kỳ
Hàng tháng
• Kiểm tra áp lực ngắt của ACB/MCCB, đảm bảo ngưỡng cài đặt đúng thông số kỹ thuật.
• Kiểm tra tình trạng gioăng cửa, bản lề và khóa, bôi mỡ chống gỉ nếu cần.6 tháng
• Tháo tấm busbar, vệ sinh bằng dung dịch chuyên dụng, tra dầu dẫn điện vùng tiếp xúc.
• Đo điện trở cách điện giữa busbar và vỏ tủ, phải đạt ≥1 MΩ để đảm bảo an toàn.12 tháng
• Kiểm tra rơ-le bảo vệ, hiệu chỉnh ngưỡng quá tải, mất pha; kiểm tra tín hiệu từ SCADA.
• Thực hiện thử nghiệm ngắn mạch có kiểm soát để đánh giá khả năng chịu dòng đứt mạch.
3. Quy trình kiểm tra chi tiết

Bước 1: chuẩn bị an toàn
• Ngắt toàn bộ nguồn vào MSB, đeo đồ bảo hộ và găng tay cách điện trước khi mở tủ.
• Dán biển báo “Đang bảo trì – không đóng nguồn” để tránh sự cố do người khác.Bước 2: quan sát và vệ sinh
• Quan sát vỏ tủ bên trong và ngoài, tìm vết gỉ, bụi bẩn, côn trùng hoặc dấu hiệu nước đọng.
• Lau chùi busbar, khung đỡ và bề mặt thiết bị bằng khăn không xơ, dung dịch tẩy nhẹ chuyên dụng.Bước 3: kiểm tra thiết bị đóng cắt
• Đóng ngắt thử ACB/MCCB nhiều lần, nghe tiếng cơ khí và kiểm tra độ nhạy ngắt.
• Kiểm tra tình trạng mòn tiếp điểm, nếu vượt ngưỡng cho phép cần thay thế hoặc gia công lại.Bước 4: kiểm tra bảo vệ và giám sát
• Kết nối máy lập trình PLC hoặc SCADA, kiểm tra tín hiệu đầu vào/đầu ra, đảm bảo dữ liệu chính xác.
• Kiểm tra rơ-le quá tải, mất pha, bảo vệ chạm đất, hiệu chỉnh nếu cần.
4. Công cụ và vật tư cần chuẩn bị
Dụng cụ an toàn
• Găng tay, giày cách điện, kính bảo hộ và mũ chống va đập.
• Biển cảnh báo, dây khóa mạch “lockout-tagout” để cách ly nguồn.Dụng cụ kỹ thuật
• Đồng hồ vạn năng, máy đo điện trở cách điện, máy thử ACB có dòng nhỏ.
• Bộ cờ lê, tua vít, kìm cách điện chuẩn IEC.Vật tư tiêu hao
• Dung dịch tẩy inox chuyên dụng, khăn không xơ, bàn chải nylon mềm.
• Dầu dẫn điện cho busbar, mỡ bôi trơn bản lề, gioăng silicone, keo silicone chịu nhiệt.
5. Mẹo duy trì hiệu suất tối ưu

Đóng kín và khóa chặt tủ sau mỗi lần bảo trì
Giữ gioăng luôn kín khít để ngăn bụi bẩn và hơi ẩm xâm nhập, bảo vệ bên trong tủ MSB.Theo dõi nhật ký vận hành và bảo trì
Ghi chép chi tiết ngày giờ, người thực hiện, kết quả đo kiểm và khuyến nghị, giúp lên kế hoạch bảo trì tiếp theo.Đào tạo nhân viên định kỳ
Huấn luyện kỹ thuật viên về quy trình lockout-tagout, thao tác đóng ngắt, đo kiểm chính xác, đảm bảo an toàn và hiệu quả.Áp dụng công nghệ giám sát từ xa
Trang bị cảm biến dòng, đo nhiệt độ busbar, kết nối SCADA để giám sát liên tục, cảnh báo sớm khi có bất thường.
