Hướng Dẫn Lắp Đặt Máy Ion Kiềm LIMOSI
BƯỚC 1 : LẮP ĐẶT VAN CHIA NƯỚC ĐẦU NGUỒN
1.1 : Chuẩn bị van chia nước
-Cố định gioăng vào van chia nước
1.2: Lắp van chia nước với nguồn nước
Trieulam.com
-Tháo dây cấp nước tại vị trí cấp nước cho chậu rửa/ bồn rửa/ vòi nước (chú ý tháo bên cấp nước lạnh) hoặc tháo đầu bị tại vị trí đầu chờ cấp nước có sẵn tại vị trí lắp
đặt.
-Lắp van chia nước đầu nguồn vào kép chờ tại vị trí vừa tháo – lắp đầu có gioăng vào nếu vị trí cấp nước từ bồn rửa/ chậu rửa/ vòi nước và lắp đầu ren trên van chia nước nếu vị trí lắp là đầu chờ cấp nước riêng cho máy (chú ý xiết chặt ốc hãm) –
-Lắp lại dây cấp nước vào van chia nước nếu vị trí lấy nguồn nước là bồn rửa/ chậu rửa/ vòi nước
BƯỚC 2: LẬP MÁY

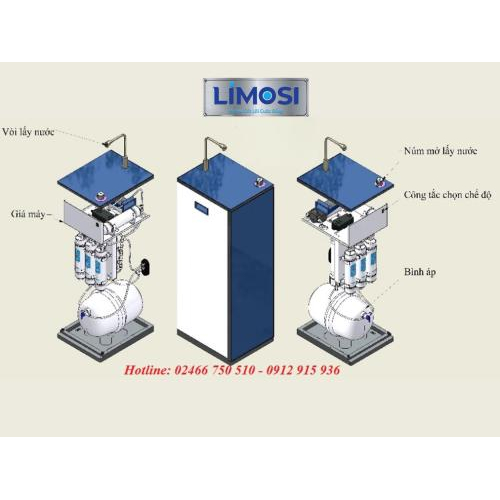

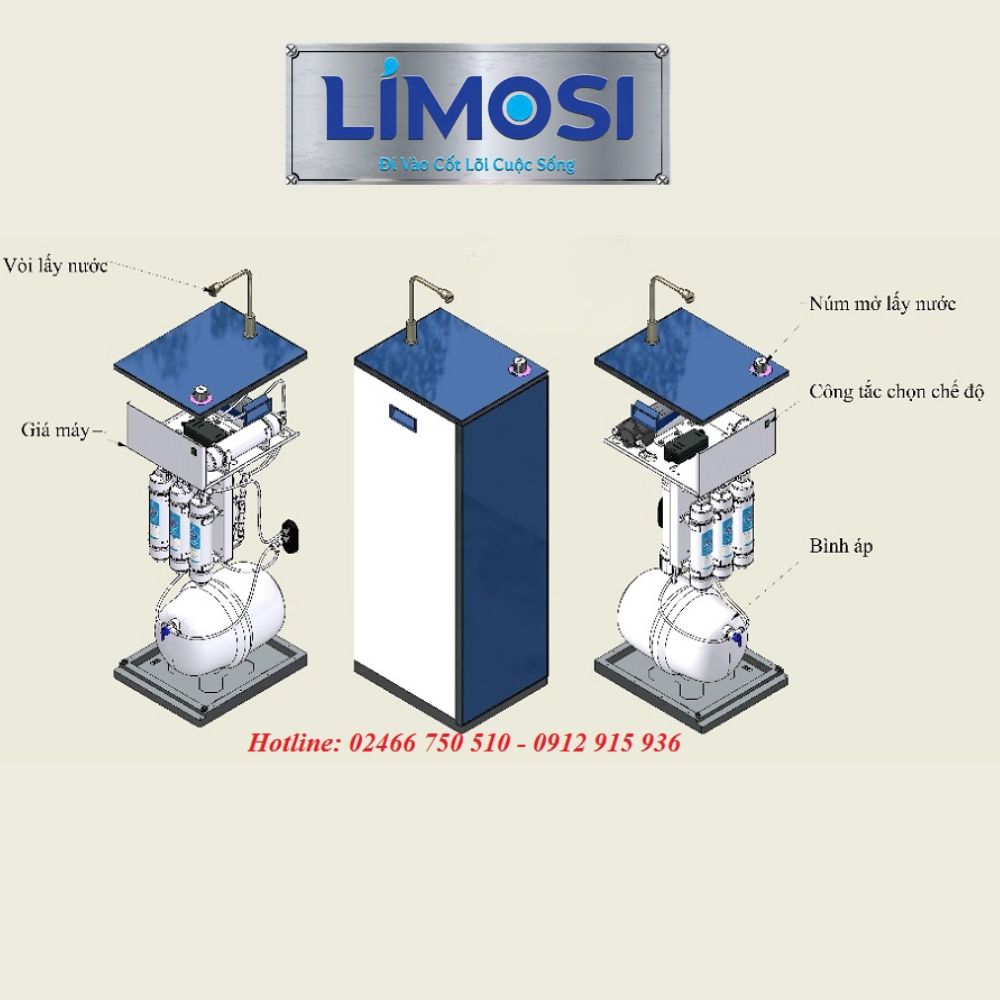

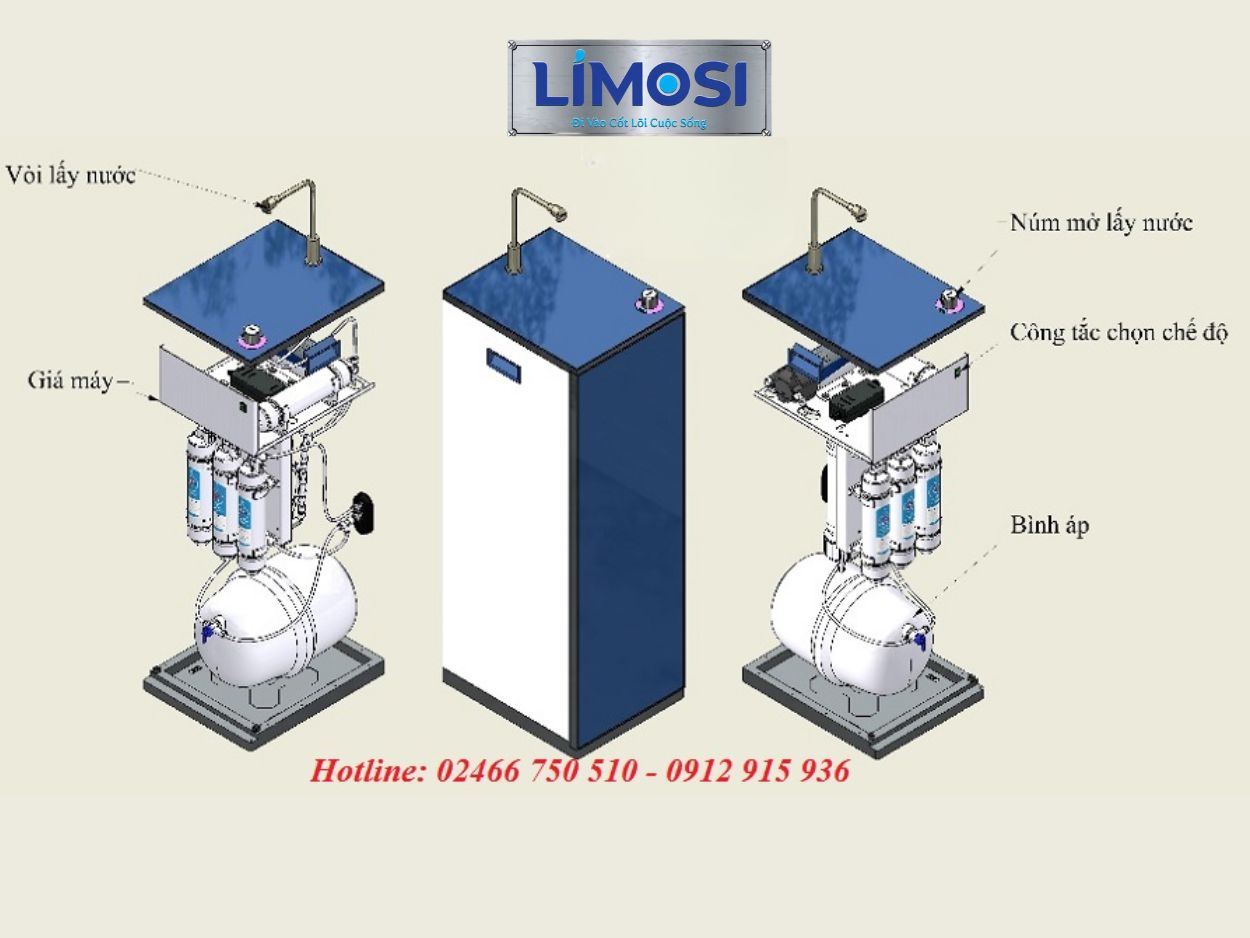

2.1 Máy có vỏ tủ (ETG102T)
Triculam.com
-Lắp ống dẫn nước vào van chia nước-Lắp ống dẫn nước nguồn và ống dẫn nước thải vào máy
-Lắp vòi nước vào máy – cắm nhẹ vừa hết gioăng2.2 Máy không có vỏ tủ (ETG102G)
2.2.1 Lắp vòi với chậu rửa
+Khoan lỗ
12 vào chậu rửa vị trí lắp vòi nước (nếu chậu
không có lỗ chờ lắp)
+Cố định vòi với chậu rửa
2.2.2 Kết nối ống dẫn nước
Kết nối ống dẫn nước theo chỉ dẫn trên thân máy và đường
nước lên vòi (sử dụng cút đi kẻm)2.3 Máy Ion kiềm Nóng/ Lạnh (ETG102NL)
Kết nối ống dẫn nước theo chỉ dẫn trên thân tủ
-Lắp ống dẫn nước vào van chia nước
-Lắp ống dẫn nước nguồn, ống dẫn nước thải và nguồn điện vào máy -Lắp vòi nước vào máy – cắm nhẹ vừa hết gioăng vặn chân đế vòi vòi củ vòi
BƯỚC 3 : KIỂM TRA MÁY VÀ CHẠY THỬ
3.1 Kiểm tra máy
-Công tắc cấp nguồn cho bộ điện phân/ Nóng/Lạnh phải ở vị trí tắt – hình 15.
-Mở khóa nước cấp nguồn cho máy – kiểm tra rò rỉ bên ngoài máy
-Cấp điện cho máy – kiểm tra rò rỉ bên trong máy -Kiểm tra nước thải thấy chảy không đều xem lại nguồn cấp nước, nếu nước thải chảy đều chờ đến khi van áp cao ngắt (bơm ngừng – nước thải ngừng chảy) -Mở van khóa để mở nước với máy ETG102G, ETG102T, mở van lấy nước bên nước Hydrogen với máy ETG102NL để nước trong bình áp chảy hết ra ngoài, lập lại chu trình 2-3 lần.
3.2 Chạy thử máy
3.2.1 Máy ETG102G và ETG102T
-Lựa chọn chế độ với mức chỉ số pH mong muốn. +Mức 1: Chỉ số pH từ 7-8.
+Mức 2: chỉ số pH từ 8-9.5.
-Bật công tắc điện phân cho máy chạy đến khi đầy bình áp. -Lấy nước kiểm tra chỉ số pH so với bảng mầu.
3.2.2 Máy ETG102NL
-Lựa chọn chế độ với mức chỉ số pH mong muốn. +Mức 1: Chỉ số pH từ 7-8.
+Mức 2: chỉ số pH từ 8-9.5.
-Mở van lấy nước Nóng, chờ đến khi nước chảy ra vòi tròn đều – khóa van lại. -Mở van lấy nước Lạnh chờ đến khi nước chảy ra vòi tròn đều – khóa van lại. -Bật công tắc Nóng/Lạnh.
-Để cho máy làm việc ổn định sau khoảng 30 phút
-Lấy nước tại các chế độ nước Nóng/ Lạnh/ Hydrogen kiểm tra chỉ số pH
LƯU Ý KHI LẮP ĐẶT
-Sau khi kết nối nguồn nước đảm bảo chắc chắn, mở nguồn nước cấp máy và tiến hành cấp nguồn điện cho máy.
-Để máy chạy 5-10 phút, tiến hành kiểm tra van áp cao bằng cách khóa van bình áp, núm lấy nước ở vị trí “Off” – máy có vỏ tủ, van trên vòi ở vị trí đóng – máy để gầm, sau 2-3 phút máy ngừng tức là van áp cao hoạt động tốt, nếu không thấy máy ngừng tiến hành kiểm tra lại nguồn nước cấp xem có đảm bảo theo đúng yêu cầu hay không và tiến hành kiểm tra lại van áp cao theo quy trình trước đó. Cấp điện máy không chạy, kiểm tra áp suất nguồn nước có đảm bảo hay không, nếu áp suất nguồn cấp không đạt, máy sẽ không chạy.
-Sau khi kiểm tra van áp cao tiến hành mở khóa bình áp để máy lọc đầy bình áp sau đó tiến hành xả bỏ 2-4 bình áp nước ban đầu. Sau khi xả bỏ theo đúng khuyến nghị thì nước có thể sử dụng bình thưởng theo hướng dẫn sử dụng.
-Nếu hơn 5 ngày không sử dụng đến máy cần tiến hành ngắt nguồn điện và nguồn nước cấp cho máy. Khi sử dụng lại tiến hành cấp nguồn nước, nguồn điện cho máy và xả bỏ 1 bình áp nước trước khi sử dụng bình thưởng.
-Quá trình sử dụng cần chú ý tiến hành thay thế lõi định kỳ theo khuyến cáo của nhà sản xuất.
HƯỚNG DẪN AN TOÀN QUAN TRỌNG
-Nguồn nước cấp vào phải đạt chuẩn theo QCVN 01-1:2018/BYT để đảm bảo chất lượng nước đầu ra, tuổi thọ lõi lọc và các linh kiện trong máy.
-Áp lực cấp cho máy trong khoảng 0,7-2,5kg/cm2, nếu áp lực lớn hơn phải có van giảm áp nhằm tránh các trạng thái bất thường của máy lọc nước do áp lực cao.
-Không kết nối nguồn nước có nhiệt độ lớn hơn 40°C đến máy.
-Cuối đường nước thải/ thông hơi cần được cắt vát góc 45°. -Sau khi lắp đặt cần kiểm tra kỹ các mối nối tránh rò rỉ nước.
-Không tự ý thay đổi kết cấu của máy (đảo thứ thự linh kiện hoặc thay thế linh kiện không tương đồng).
ng tự ý thay đổi phần kết nối dây điện của máy.
-Không tự ý điều chỉnh van trên bình áp, van ngắt áp suất cao, đây là van thiết kế riêng cho hệ thống của máy lọc nước. Điều chỉnh van có thể làm máy lọc nước làm việc không đúng thiết kế gây hư hỏng máy.
-Sau khi lắp xong cho máy vận hành thử, kiểm tra kỹ các mối nối, mối lắp ghép.
-Trước khi vận hành thử máy hãy luôn đảm bảo công tắc điện phân/ công tắc bật Nóng/ Lạnh ở
vi tri "OFF"
