Ứng Dụng UAV Trong Khảo Sát Địa Hình 3D
Trong lĩnh vực đo đạc công trình và ứng dụng công nghệ, hình ảnh một kỹ sư đơn độc với chiếc máy toàn đạc trên chân máy đã dần lùi xa. Ngày nay, một cuộc cách mạng thực sự đang diễn ra từ trên không, được dẫn dắt bởi UAV khảo sát địa hình.
UAV (Unmanned Aerial Vehicle – Thiết bị bay không người lái) không chỉ là một công cụ "bay và quay phim". Khi được trang bị công nghệ chuyên dụng, nó trở thành một cỗ máy thu thập dữ liệu 3D hàng loạt, mang lại hiệu quả, tốc độ và mức độ chi tiết mà các phương pháp truyền thống không thể sánh kịp.
Bài viết này, dưới góc độ chuyên môn của chúng tôi, sẽ giải thích rõ ràng công nghệ này là gì, nó hoạt động ra sao và đang thay đổi ngành xây dựng như thế nào.
UAV Khảo sát địa hình thực chất là gì?

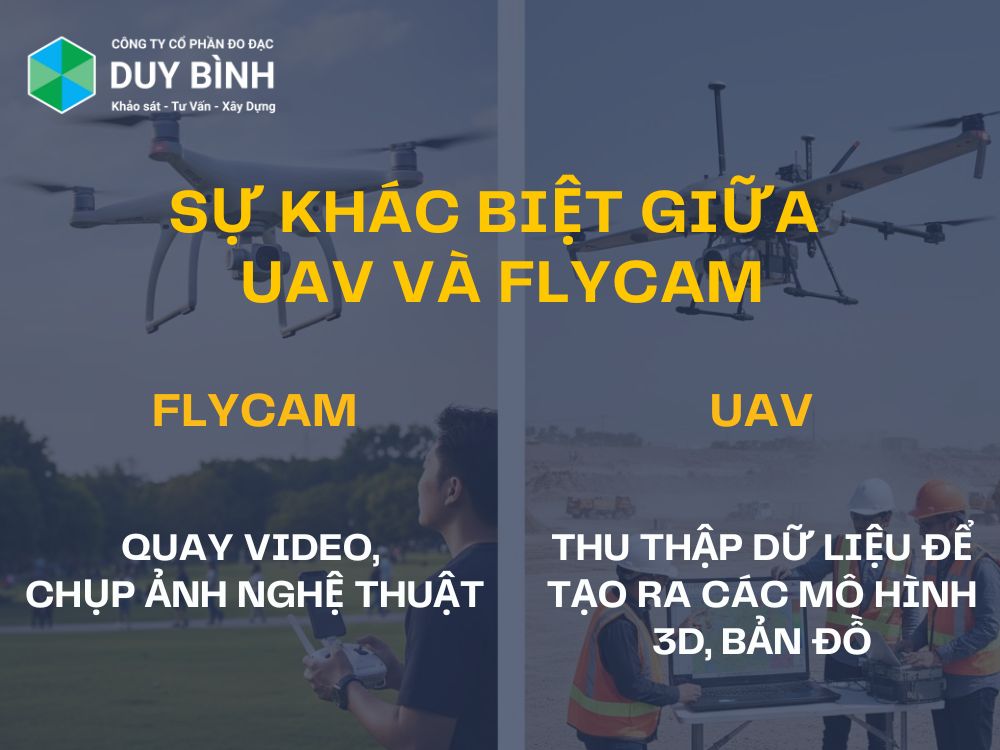

Nhiều người nhầm lẫn UAV khảo sát với các flycam dân dụng, tuy nhiên về chuyên môn của chúng hoàn toàn khác biệt.
- Flycam dân dụng: Mục đích là quay video, chụp ảnh nghệ thuật và dữ liệu không có độ chính xác về tọa độ.
- UAV Khảo sát Địa hình: Mục đích là thu thập dữ liệu để tạo ra các mô hình 3D và bản đồ có thể đo lường được.
Công nghệ cốt lõi đằng sau nó được gọi là Photogrammetry (Phép quang trắc). Nói một cách đơn giản, UAV sẽ bay theo một lộ trình được lập trình sẵn, chụp hàng trăm hoặc hàng ngàn bức ảnh có độ phân giải cực cao. Mỗi bức ảnh đều chồng lấp lên nhau có thể từ 60-80% và quan trọng nhất, mỗi tâm ảnh đều được gán một tọa độ GPS siêu chính xác thường là RTK/PPK với sai số chỉ vài centimet.
Một phần mềm chuyên dụng sau đó sẽ "khâu" tất cả các bức ảnh này lại, sử dụng các điểm chung và tọa độ GPS để tính toán, tái tạo lại toàn bộ khu vực thành một Đám mây điểm 3D khổng lồ, chứa hàng triệu điểm tọa độ (X, Y, Z).
3 Bước biến ảnh chụp thành dữ liệu 3D
Để đảm bảo tính thẩm quyền và độ chính xác của dữ liệu, một quy trình khảo sát bằng UAV chuyên nghiệp phải tuân thủ 3 bước kỹ thuật sau:
1. Lập kế hoạch bay và kiểm soát mặt đất (GCPs)
Đây là bước chuẩn bị, quyết định 90% sự thành công.
- Lập kế hoạch bay: Kỹ sư sẽ sử dụng phần mềm chuyên dụng để thiết lập lộ trình bay tự động, bao gồm độ cao bay cũng như quyết định độ phân giải, tốc độ, và độ chồng lấp của ảnh.
- Thiết lập GCPs: Đây là các điểm kiểm soát mặt đất, kỹ sư sẽ đánh dấu các điểm cố định trên mặt đất và đo tọa độ chính xác của chúng bằng máy GPS RTK. Các điểm này đóng vai trò là "mỏ neo", giúp phần mềm "khóa" bản đồ 3D vào hệ tọa độ quốc gia (VN-2000), đảm bảo độ chính xác tuyệt đối.
2. Thực hiện bay và thu thập dữ liệu
UAV sẽ cất cánh và bay tự động 100% theo kế hoạch đã lập, kỹ sư chỉ giám sát quá trình bay. Với công nghệ RTK tích hợp, UAV có thể khảo sát hàng trăm hecta chỉ trong một vài giờ, một công việc mà phương pháp đo đạc truyền thống có thể mất hàng tuần.
3. Xử lý dữ liệu và tạo mô hình 3D
Đây là "phép thuật" của công nghệ vì toàn bộ ảnh chụp và dữ liệu GPS được đưa vào các phần mềm xử lý chuyên dụng, qua phần mềm sẽ:
- Căn chỉnh ảnh: Tìm các điểm ảnh giống nhau trên hàng ngàn bức ảnh.
- Tạo đám mây điểm: Tính toán tọa độ 3D (X,Y,Z) cho hàng triệu điểm ảnh.
- Tạo mô hình 3D: Từ đám mây điểm, phần mềm tạo ra mô hình lưới 3D trực quan và bản đồ trực giao một bức ảnh 2D khổng lồ, có tỷ lệ chính xác.
- Xuất dữ liệu: Kỹ sư có thể xuất ra đường đồng mức, mô hình số địa hình, mô hình số bề mặt để sử dụng trong các phần mềm thiết kế như AutoCAD Civil 3D.
Ứng dụng thực tế của mô hình 3D
Dữ liệu 3D từ UAV khảo sát địa hình không chỉ để "nhìn cho đẹp". Kinh nghiệm thực tiễn cho thấy nó giải quyết được các bài toán "đau đầu" nhất trong xây dựng:
1. Tính toán khối lượng san lấp
Đây là ứng dụng giá trị nhất, thay vì chỉ đo vài chục điểm cao độ bằng máy thủy bình, UAV tạo ra hàng triệu điểm.
Ví dụ thực tế: Kỹ sư chỉ cần vẽ ranh giới khu đất trên mô hình 3D và nhập cao độ thiết kế mong muốn. Phần mềm sẽ tự động tính toán chính xác đến 98-99% khối lượng đất cần đào đi hoặc đắp thêm, điều này giúp chủ đầu tư tiết kiệm hàng tỷ đồng nhờ việc kiểm soát chính xác khối lượng san lấp, tránh thất thoát.
2. Giám sát tiến độ và hoàn công công trình
Ví dụ thực tế: Cứ mỗi tuần, UAV bay một vòng quanh công trường, bằng cách so sánh mô hình 3D của tuần này với tuần trước, ban quản lý dự án có thể thấy chính xác tiến độ thi công, khối lượng bê tông đã đổ, khối lượng đất đã đào... một cách trực quan mà không cần báo cáo giấy.
3. Lập bản đồ hiện trạng cho quy hoạch
Ví dụ thực tế: Để quy hoạch một khu đô thị 200 hecta, phương pháp truyền thống mất hàng tháng trời nhưng đối với UAV có thể hoàn thành việc thu thập dữ liệu trong 2-3 ngày. Bản đồ trực giao và mô hình 3D cung cấp cho kiến trúc sư một cái nhìn tổng thể, chính xác tuyệt đối về hiện trạng (nhà cửa, cây cối, sông suối) để đặt mô hình thiết kế lên đó.
4. Khảo sát địa hình phức tạp, nguy hiểm
Ví dụ thực tế: Khảo sát các vách núi để thiết kế kè chống sạt lở, khảo sát các mỏ khai thác đá, hoặc các khu vực sình lầy có UAV thì UAV sẽ bay ở trên cao, thu thập dữ liệu mà không đặt kỹ sư vào tình thế nguy hiểm.
Tốc độ, an toàn và dữ liệu "giàu"
Sự tin cậy của phương pháp UAV khảo sát địa hình đến từ 3 yếu tố:
- An toàn: Kỹ sư không cần phải đi bộ vào các khu vực nguy hiểm.
- Tốc độ: Rút ngắn thời gian khảo sát từ hàng tuần xuống còn vài ngày.
- Dữ liệu "Giàu": Thay vì một bản vẽ 2D chỉ có đường đồng mức, bạn nhận được một mô hình 3D trực quan, một bản đồ ảnh có độ phân giải cao, và một đám mây điểm chi tiết.
Ứng dụng công nghệ UAV trong đo đạc công trình không còn là xu hướng tương lai mà nó là tiêu chuẩn của hiện tại. Nó biến công tác khảo sát từ một công việc thu thập dữ liệu thô thành một quy trình tạo lập mô hình số, cung cấp cho các kỹ sư và chủ đầu tư một nền tảng dữ liệu 3D tin cậy, trực quan và chính xác tuyệt đối để ra quyết định.
